Signalizace běhu zpoždění pomocí LED

Občas se vyskytne požadavek signalizovat běh příchodového či odchodového zpoždění ústředny ESIM384 i přesto, že nejsou osazeny klávesnice, které běh zpoždění signalizují pípáním. Na tuto situaci výrobce pamatuje a z tohoto důvodu jsou dvě svorky na hlavní svorkovnici ústředny určeny pro připojení piezoměniče (součást dodávaného příslušenství ústředny ESIM384). A právě tyto svorky se nám hodí, chceme-li z jakéhokoli důvodu signalizovat běh příchodového/odchodového zpoždění opticky, nikoli akusticky.

Na svorky BUZ (tak jsou svorky pro piezoměnič - podle anglického BUZZER - označeny), totiž můžeme připojit místo dodávaného bzučáku třeba právě LED diodu v sérii s rezistorem a místo pípání tak bude běh příchodového či odchodového zpoždění signalizován svitem LED diody. Velmi praktické je toto uspořádání v případě, že se pro ovládání ústředny používají RFID čipy a námi nabízená čtečka RFID. Tato čtečka má totiž elegantně zabudovanou dvoubarevnou LED, která se přímo nabízí k signalizaci různých stavů ústředny.

Stav zapnuto/vypnuto se obvykle realizuje přes automatickou akci PGM výstupu - to má ovšem tu nevýhodu, že stav PGM (a tedy stav signalizační LED) se změní až po dokončení běhu příchodového či odchodového zpoždění. Je-li čtečka RFID čipů umístěna vně objektu a příchodové/odchodové zpoždění není tudíž vyžadováno (resp. je velmi krátké), pak to není problém a signalizace stavu PGM výstupem vyhoví, ovšem je-li čtečka uvnitř střeženého objektu, pak už to (zejména při zapínání) problém bývá, protože uživatel s čipem neví, zda již běží odchodové zpoždění nebo ještě ne, resp. zda už ústředna zaregistrovala přiložený čip nebo ještě nikoli. A právě v tomto případě je velmi užitečné připojit k výstupu BUZ LED kontrolku (ať už samostatnou, někde skrytou, nebo tu integrovanou ve čtečce RFID), protože jakmile dojde k načtení platného čipu uživatele a začátku odpočítávání odchodového zpoždění, začne LED připojená k výstupu BUZ ve čtečce blikat v rytmu pípání odchodového zpoždění. Při příchodu a startu příchodového zpoždění se LED rozsvítí, protože příchodové zpoždění je nepřerušované. Po přiložení platného čipu LED zhasne, jakmile dojde k odstřežení systému.

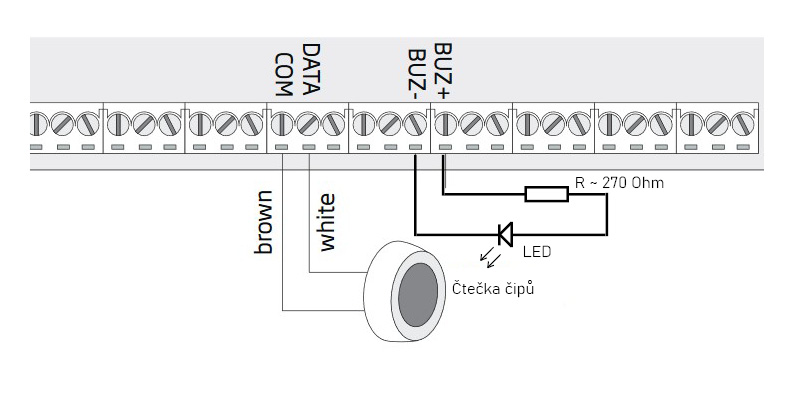

Zapojení LED diody je velmi jednoduché. Protože výstup BUZ má v technických datech parametry Schéma zapojení12V DC (max 150mA), je třeba mezi výstup a LEDku vložit sériový rezistor. Určení jeho hodnoty záleží na použité svítivé diodě - lépe řečeno jejím pracovním proudu - a také na tom, že na výstupu BUZ není stálé stejnosměrné napětí, nýbrž pulsující (frekvence pulsů určuje výšku tónu v případě připojeného piezoměniče), takže efektivní napětí na výstupu je menší než 12V. V naší praxi používáme hodnotu rezistoru kolem 270 Ohmů (hodnota není příliš kritická). Po zapojení je vhodné ověřit ampérmetrem, zda proud LEDkou odpovídá její specifikaci a rezistor případně dle naměřené hodnoty upravit.

  • V tomto krátkém videu můžete na naší testovací ústředně vidět, jak optická signalizace vypadá v praxi, pokud se použije samostatná LED kontrolka (https://youtu.be/zPj82kxYK3E).
  • Druhé video ukazuje případ, kdy jsou použity obě LED kontrolky integrované ve čtečce RFID čipů. Zelená LED kontrolka signalizuje běh zpoždění, červená pak pomocí PGM výstupu stav podsystému (https://youtu.be/hxyic9f-gzs).
