Tipy z praxe pro GSM relé ESIM420

Základním požadavkem na GSM modul ESIM420 je, aby na požádání umožnil přístup do objektu autorizovaným osobám. Ti svůj požadavek na otevření vjezdové brány, závory apod. mohou provést prozvoněním tel. čísla SIM karty vložené do modulu, popř. přes aplikaci Eldes Gates (nebo ještě komfortněji přes její widget na ploše displeje telefonu), pokud jsou na SIM v modulu povoleny a nastaveny datové služby. Proto, aby modul takto fungoval, je zapotřebí jen minimální nastavení a jeho popis je uveden  jak v Rychlém průvodci, který je přiložen v tištěné podobě ke každému GSM modulu, tak v Instalačním manuálu, dostupném v elektronické podobě na stránce produktu. Velmi názorně, krok za krokem i s fotografiemi, pak nastavení modulu popisují i naše instruktážní prezentace:

• Prezentace základního nastavení a obsluhy zařízení ESIM420 ve formátu PDF je k dispozici TADY.
• Prezentace instalace a základního nastavení aplikace Eldes Gates pro ovládání zařízení ESIM420 ve formátu PDF je k dispozici TADY.

Pojďme se ale nyní podívat na méně obvyklé požadavky a možné způsoby jejich řešení:

1. Požadavek na automatické otevření brány, závory apod. v určitém konkrétním čase a její uzavření po uplynutí nastaveného času.
   • Tento požadavek je častý hlavně na firemních objektech kdy (např. během střídání směn) projíždí vjezdem mnoho aut a neustálé otevírání a zavírání brány či závory by všechny zdržovalo, nebo kdy je potřeba se začátkem pracovní doby umožnit vjezd na parkoviště zákazníkům apod. Tímto požadavkem - včetně možných úskalí - se podrobně zabývá náš starší článek TADY, tak se tam mrkněte. Postupy uvedené v článku pro ESIM320 platí beze změny i pro ESIM420, jen pozor na to, že ESIM420 již nelze programovat starším programem Config Tool, ale je třeba použít novější Eldes Utility.
2.  Požadavek na automatické uzavření brány, která tuto možnost nemá nebo dostupný čas nevyhovuje.
   • Elektronika většiny pohonů (např. pojezdové brány) má funkci, která bránu po jejím otevření oprávněným uživatelem a uplynutí nastaveného času automaticky uzavře. Setkali jsme se ale už se systémy, které tuto funkci nemají a pro uzavření brány je nutný další impuls, nebo je dostupný časový interval pro automatické uzavření nevyhovující. I v tomto případě se dá zařídit, aby k uzavření brány došlo prostřednictvím GSM modulu ESIM420 automaticky, po čase který potřebujeme, ovšem v tomto případě se již neobejdeme bez dalšího prvku, kterým je programovatelné impulsní relé.

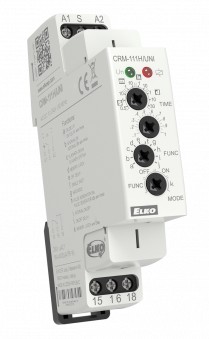

     V těchto případech se nám velmi osvědčilo impulsní relé typové řady CRM-111H českého výrobce ELKO EP, s.r.o. (případně typy CRM-112H a 113H, které se liší počtem a provedením výstupních kontaktů). Všechna tato relé dovolují připojit široce rozkročené napájecí napětí (AC/DC 12-240 V) a nabízí řadu funkcí. Pro nás je důležitá funkce, ukrytá pod názvem "Zpožděný návrat po sepnutí a rozepnutí ovládacího kontaktu". Tu navolíme otočným voličem, dalšími ovládacími prvky pak nakroutíme dobu sepnutí výstupu na cca 5 vteřin (není nijak kritické), což je délka pulsu pro elektroniku pohonu brány. Výstupní kontakt relé propojíme s příslušným vstupem elektroniky pohonu tak, aby jeho sepnutí uvedlo bránu do pohybu a funkci automatického uzavření brány v programu elektroniky pohonu deaktivujeme. Trvalé napájení pro relé si rovněž vezmeme z elektroniky pohonu, ať už 230V AC nebo 12 či 24VDC - něco z toho bude jistě u motoru k dispozici.
     V této konfiguraci relé funguje tak, že po aktivaci jeho ovládacího vstupu (napájení je přítomno trvale), se výstupní kontakt na 5 vteřin sepne a zase rozepne - tím vjezdovou bránu otevře. Jakmile dojde k deaktivaci ovládacího vstupu, vyrobí relé další puls o délce 5 sekund a tím bránu opět uzavře. Teď už jen zbývá nastavit délku výstupního pulsu ESIM420 např. na 5 minut, a tento výstup zapojit, aby ovládal aktivační vstup impulsního relé. Celé to pak bude fungovat tak, že prozvonění GSM modulu způsobí 5 vteřinové cvaknutí výstupu impulsního relé a tedy otevření brány, konec 5 minutového pulsu ESIM420, pak způsobí další 5 vteřinové cvaknutí výstupního relé a tedy uzavření brány. Uvedené časy lze samozřejmě nastavit dle potřeby.

Tímto způsobem lze "donutit" k automatickému uzavření i vjezdovou bránu apod., která funkci automatického uzavření nenabízí, nebo nabízí, ale dostupné časové intervaly nevyhovují.

Tento článek pochopitelně nemůže postihnout všechny případy, varianty a modifikace požadavků zákazníků stejně jako technických variací použitých zařízení, ale to není ani naším cílem. Koho článek zaujme, jistě si uvedené postupy a návody upraví k obrazu svému a vymyslí si vlastní "špeky a vychytávky" a přesně to je posláním těchto článků. Budeme velmi rádi, pokud nám napíšete a podělíte se s námi o Vaše vlastní zkušenosti a řešení v této věci na podpora@alarmprodej.cz.

Tým ALARM PRODEJ.CZ
